کمربند تاور کرین؛ دلیل اهمیت و نحوه استفاده صحیح

در رابطه با تاور کرین ها جالب است بدانید که، مهم ترین قسمت ها و نگهدارنده های بدنه تاور کرین همین سکشن ها یا قطعات ارتفاعی هستند که از جنس فولاد ساخته می شوند. این قطعات روی هم قرار می گیرند و در بیشتر تاور کرین ها اتصال آن ها توسط پین انجام می شود؛ البته در برخی دیگر از تاور کرین ها برای نصب قطعات ارتفاعی به یکدیگر از پیچ و مهره استفاده می کند. ابعاد قطعات ارتفاعی در مدل های مختلف تاور کرین متنوع است و برای مثال در تاور کرین های مدل  L66، L68  و  L69، اندازه طول قطعه ۲ متر، عرض ۲ متر و ارتفاع ۳ متر است و در مدل تاور کرین L46 و L44 اندازه طول قطعه ۶/۱ متر، عرض ۶/۱ متر و ارتفاع ۳ متر در نظر گرفته می شود. با ما همراه باشید تا با انواع کمربند تاور کرین و نحوه نصب و کارکرد کمربند ارتفاعی تاور کرین آشنا شوید.

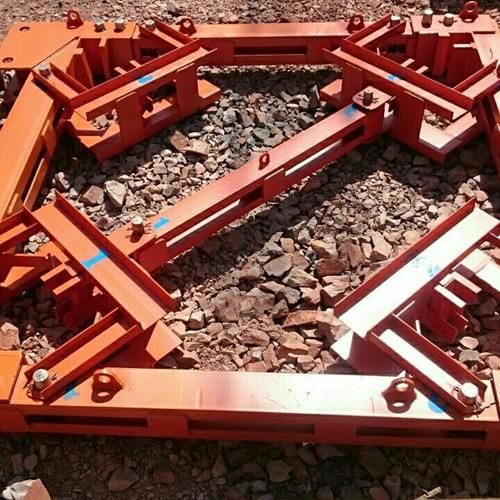

کمربند تاور کرین چیست؟

وظیفه کمربند تاور کرین محکم کردن قطعات ارتفاعی تاور کرین و کل بدنه دستگاه به ساختمان یا سازه پروژه است؛ در هنگام جا به جایی بارهای سنگین یا وزش باد و طوفان نیرویی به قطعات ارتفاعی و فلش دستگاه وارد می شود که در چنین مواقعی کمربند می تواند از تاور کرین محافظت کرده و از سقوط دستگاه جلوگیری می کند.

تعداد کمربند لازم برای تاور کرین به فاکتورهای مختلفی شامل مدل تاور کرین، طول بازو، ارتفاع زیر قلاب و حداکثر سرعت باد بستگی دارد و می تواند مطابق ابعاد ارتفاعی بر روی بدنه تاور کرین قرار بگیرد و آن را به سازه یا بنا متصل نماید.

بیشتر بخوانید :تاور کرین چیست

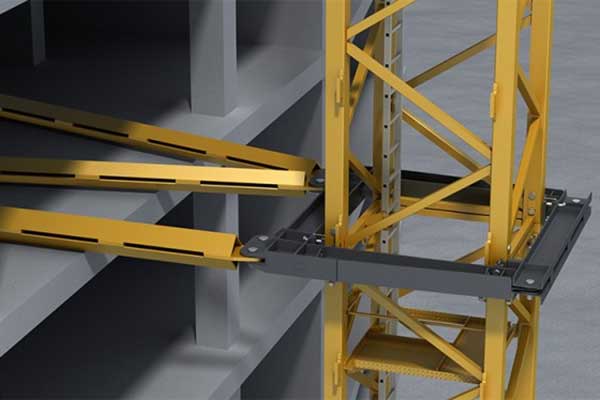

 انواع کمربند تاور کرین

تاور کرین ها تا ارتفاع مشخصی که می توانند خود ایستایی خود را حفظ کنند نیازی به کمربند مخصوص ندارند؛ اما گر ارتفاع آن ها از حد مجاز بالاتر برود خود ایستایی آن ها تا میزان زیادی کاهش پیدا می کند که برای جلوگیری از جابجایی تاور کرین و سقوط و کاهش آسیب های احتمالی باید نصب کمربند انجام شود.

دو نوع رایج کمربند تاور کرین شامل دو تکه و چهار تکه وجود دارد؛ تاور کرین مجهز به کمربند دو تکه معمولا تناژ پایین تری دارد و سبک تر است. همچنین تاور کرین هایی که ظرفیت بیشتری دارند و در ارتفاعات بالاتر فعالیت می کنند نیاز به کمربند چهل تکه بسیار قوی و استانداردتر دارد. نحوه نصب کمربند تاور کرین به شکل افقی بوده و بهترین زاویه نصب آن ها بین 40 تا 60 درجه است.

قبل از نصب کمربندها باید حالت های مختلف نصب مورد بررسی قرار گیرد تا بتوان حالتی را انتخاب کرد که کمترین فشار را به سازه مورد نظر وارد کند؛ کمربندهای تاور کرین به دو N  و W  ساخته می شوند که مطمئن ترین وضعیت کمربند حالت W  است.

شاید مطالعه این مقاله برای شما هم مفید باشد : آسانسور کارگاهی چیست

قطعات ارتفاعی تاور کرین

قطعات ارتفاعی زمانی کاربرد دارند که برای انجام پروژه نیاز به ارتفاع بیشتر از حد مجاز باشد؛ معمولا این قطعات دارای چهار وجه هستند و از یک نبشی و لوله تشکیل شده اند. جنس نبشی و لوله از فولاد اس 25 بوده که در محل نصب کمربند به هم متصل می شوند که این اتصالات به دو حالت بوجود می آیند.

در حالت اول اتصال به کمک پیچ و مهره است؛ ولی در حالت دوم برای اتصال از پین و اچ پین استفاده می کنند. با توجه به مدل و نوع تاور کرین، اندازه و ابعاد نبشی ها و لوله ها با هم تفاوت دارد و برای انتخاب قطعات ارتفاعی بیشتر به طول و عرض آن ها توجه می شود. انواع قطعات ارتفاعی را می توانید از مراکز خدمات تاور کرین خریداری کنید؛ همچنین برای فروش قطعات تاور کرین نیز می توانید به همین مجموعه ها مراجعه نمایید.

بیشتر بخوانید : همه چیز درباره فروش قطعات تاور کرین

کمربند ارتفاعی تاور کرین چیست؟

هر تاور کرین بدون کمربند دارای یک خود ایستایی است که با توجه به نوع و مدل تاور کرین بین 30 متر و بیشتر تغییر می کند؛ انواع کمربند ارتفاعی تاور کرین به صورت پیچی و پینی ساخته می شوند که بیشترین کاربرد مربوط به کمربند تاور کرین پینی است. هنگامی که افزایش ارتفاع تاور کرین از ارتفاع خود ایستایی بالاتر برود باید از کمربند ارتفاعی برای مهار تاور کرین استفاده کرد؛ معمولا به ازای هر 15 تا 20 متر ارتفاع یک کمربند به تاور کرین می زنند و کمربند به کمک مهارهایی به اسکلت بنا متصل می گردد.

بیشتر بخوانید : همه چیز درباره مونتاژ و دمونتاژ تاورکرین

کمربند مهاری تاور کرین چیست؟

از کمربند برای مهار و نگه‌داشتن تاور کرین در ارتفاعات استفاده می شود که معمولا به شکل چهار گوش و از جنس آهن است. سایز و قیمت کمربند تاور کرین با توجه به نوع تاور، تناژ و اندازه قطعه ارتفاعی متفاوت بوده و با بالا رفتن سازه کمربند مهاری تاور کرین به دستگاه اضافه می شود. دقت کنید که بسته به نوع تاور کرین و اینکه ساز چه فلز یا بتنی باشد نحوه نصب کمربند مهاری تاور کرین توسط شاخه هایی از تیرآهن 12,14,16,18 متغیر است.

بیشتر بخوانید : همه چیز درباره چک لیست ایمنی آسانسور کارگاهی

نحوه نصب کردن کمربند تاور کرین

یکی از مراحل نصب تاور کرین مربوط  به نصب کمربند دستگاه است تا تاور کرین در بهترین وضعیت ایمنی قرار گیرد؛ در این قسمت به چند نکته مهم در مورد نحوه نصب کمربند تاور کرین اشاره می کنیم.

1.نصب کمربند باید به صورت افقی انجام شود.

2. در نصب کمربند فرمول خاصی استفاده نمی شود و کمربند بر اساس وضعیت و یا شکل ساختاری ساختمان تغییر می کند .
3. بهترین وضعیت زاویه بین دستک کمربندها باید بین ۴۰ تا ۶۰ درجه در نظر گرفته شود .
4. باید زاویه بین دستک ها نسبت به خط تقارن کمربند حالت متقارن داشته باشد

5- بررسی حالت های مختلف نصب قبل از نصب کمربند و انتخاب بهترین وضعیت که در آن کمترین فشار به سازه از سوی کمربند وارد شود.

6.بررسی فشار وارده به سازه در تمام حالات و خودداری از انجام کارهای غیر معقول

7.در صورت زیاد بودن طول کمربند تاور کرین برای جلوگیری از خمیدگی باید از ورق یا ناودان یا تیرآهن قوی تر استفاده کرد.

8.دستک ها بر اساس موقعیت تاور کرین قابل تغییر هستند؛ بنابراین نباید طول آن ها را ثابت در نظر گرفت.

ارتفاع مناسب برای نصب کمربندهای تاور کرین

لازم به ذکر است که تاور کرین ها یا جرثقیل متحرک بر اساس سطح مقطع قطعات ارتفاعی، خود ایستایی متفاوتی دارند که معمولا شرکت سازنده محل نصب کمربندها را در کاتالوگ و بروشورهای دستگاه نمایش می دهد. برای مثال تاور کرینی که تا ارتفاع 40 متر خود ایستایی دارد و دارای سطح مقطع 1.60 سانتی متر است، اگر بخواهد بیشتر از 40 متر ارتفاع بگیرد کمربند نخست باید در فاصله ای نصب گردد که شرکت سازنده پیشنهاد داده است و سپس عملیات ارتفاع دهی انجام گیرد.

بیشتر بخوانید: همه چیز درباره جرثقیل کارگاهی برقی

دلایل سقوط  تاور کرین

خطاها و اشتباهات متفاوتی می تواند منجر به افتادن تاور کرین شود که در اینجا به بررسی مهم ترین دلایل سقوط تاور کرین یعنی خطاهای مکانیکی و انسانی، خستگی آهن و خطاهای سازه ای یا مکانیکی می پردازیم.

• قطع کن های ایمنی تاور کرین عملکرد نادرست دارند یا خراب هستند.
• عمر مفید قطعات و اجزای مکانیکال جرثقیل های برجی به اتمام رسیده است.
• در نصب تجهیزات ایمنی تاور کرین اصول ایمنی رعایت نشده است.
• اپراتور تاور کرین در رعایت اصول ایمنی بی دقت بوده یا تعهدی نسبت به آن ها نداشته است.
• در زمان نصب، بازکردن و افزایش ارتفاع تاور کرین به اصول توجه کافی نشده است.
• استفاده از ميلگرد به جاي پيم هاي کوچک و مفتول به جاي اشپيل در پيم ها
• استفاده از ميکرو سوئيچ هاي بيش باری در تاور کرین
• تراز نبودن جرثقیل برجی یا تاور کرین

نتیجه گیری

همانطور که در این بخش اشاره کردیم، تاور کرین ها یا جرثقیل متحرک از جمله تجهیزات سنگین و بسیار پرکاربرد هستند که در انجام پروژه ها و ساخت سازه های مرتفع مورد استفاده قرار می گیرند. این ماشین ها برای جا به جایی مصالح و افراد کاربرد دارند و بدون آن ها انجام کارها در ارتفاع های بلند غیر ممکن خواهد بود. تاور کرین ها برای اینکه در ارتفاعات بالا از ایمنی کاملی برخوردار باشند نیاز به نصب کمربند تاور کرین دارند؛ ما در این مطلب به معرفی و نحوه نصب این کمربندها پرداختیم.
